ÜRÜNLER & PROJELER

Fronkel ürün ailesi ve kurumsal uygulama çözümleri

PLC eğitim sistemleri, uyumlu yedek parça çözümleri ve revizyon-modernizasyon işleri; sahaya dönük mühendislik yaklaşımıyla aynı sayfada sunulmaktadır.

Üründen uygulamaya, uygulamadan sürdürülebilir çözüme.

Kurumsal sunuma uygun PLC eğitim sistemleri ve demo panoları Uyumlu ön kapak, mekanik parça ve yedek parça çözümleri Revizyon, modernizasyon, yeniden yerleşim ve teknik iyileştirme işleri

Mevcut ürün ailesi

Ürün fikrini yalnızca çizim olarak bırakmıyor; panel kurgusu, parça tasarımı, prototip üretimi ve fiziksel doğrulama ile somut çıktıya dönüştürüyoruz.

Teknik kalite odağı

Görsel sunum kadar montaj mantığı, üretilebilirlik, ekipman yerleşimi ve kullanım akışı da dikkate alınıyor.

Kurumsal ziyaretçi için net vitrin

Bu sayfada eğitim setlerimizi, mekanik ürün ailemizi ve otomasyon altyapımızı tek bakışta rahatça inceleyebilirsiniz.

Fronkel PLC Eğitim Seti

Firma bünyesinde tasarlanan ve fiziksel doğrulaması yapılan eğitim sistemi.

Bölümü İncele

PLC Otomasyon Seti

PLC, HMI, sensör ve operatör bileşenlerini içeren demo altyapısı.

Bölümü İncele

PLC Uyumlu Yedek Parça Çözümleri

Uyumlu ön kapak ve mekanik yedek parça platformu.

Bölümü İncele

PLC Revizyon & Modernizasyon

Mevcut panolar ve demo sistemler için kurumsal revizyon işleri.

Bölümü İncele

Kurumsal İletişim

Ürün, proje ve iş birliği talepleri için doğrudan iletişim.

İletişime Geç

Eğitim Sistemleri

Fronkel PLC Eğitim Seti

Bu ürün, hazır bir pano üzerine standart bileşenlerin rastgele eklenmesiyle oluşturulmuş basit bir çalışma değildir. Panel mimarisi, bileşen konumlandırması, fonksiyon dağılımı, görsel hiyerarşi, montaj kurgusu ve fiziksel uygulama altyapısı; eğitim, teknik gösterim ve senaryo bazlı kullanım ihtiyaçları dikkate alınarak mühendislik yaklaşımıyla sıfırdan tasarlanmıştır. Tasarım dili, ön yüz bütünlüğü, parça ilişkileri ve fiziksel uygulanabilirlik birlikte değerlendirilmiştir.

Sistem Özeti

Fronkel Otomasyon Eğitim Seti; panel geometrisi, ön yüz yerleşimi, montaj bölgeleri, sensör yuvaları, operatör elemanı konumları ve genel ürün mimarisi açısından firma bünyesinde geliştirilen özel bir mühendislik ürünüdür. Tasarım süreci dijital modelleme ile sınırlı tutulmamış; geliştirilen yapı firma içinde üretim ve fiziksel doğrulama yaklaşımıyla ele alınmıştır.

Boyutlar

En: 56 cm
Yükseklik: 30 cm
Derinlik: 18 cm

Firma Bünyesindeki Kapsam

Ürün tasarım dili ve genel geometrik kurgu
Sensör, lamba ve montaj bölgelerinin yerleşim planı
Teknik çizim, üretim hazırlığı ve 3D baskı prototip süreci
Fiziksel montaj ve nihai ürün oluşturma

Kurumsal Karşılığı

Bu setin güçlü tarafı yalnızca çalışıyor olması değil; tasarım, prototipleme, 3D baskı üretim ve fiziksel montaj süreçlerinin firma bünyesinde aynı mühendislik yaklaşımıyla yürütülmesidir. Bu yapı, ürünün yalnızca konsept olarak kalmamasını; fiziksel çıktıya dönüştürülmesini, test edilmesini ve geliştirilmesini sağlar.

Eğitim seti, demo paneli, teknik anlatım ürünü ve firma portföyünde gerçek üretim kabiliyetini gösterebilen somut bir mühendislik vitrini olarak kullanılabilir. Mekanik tasarım ve üretim yaklaşımının uygulamaya dönüşmüş halini gösterir.

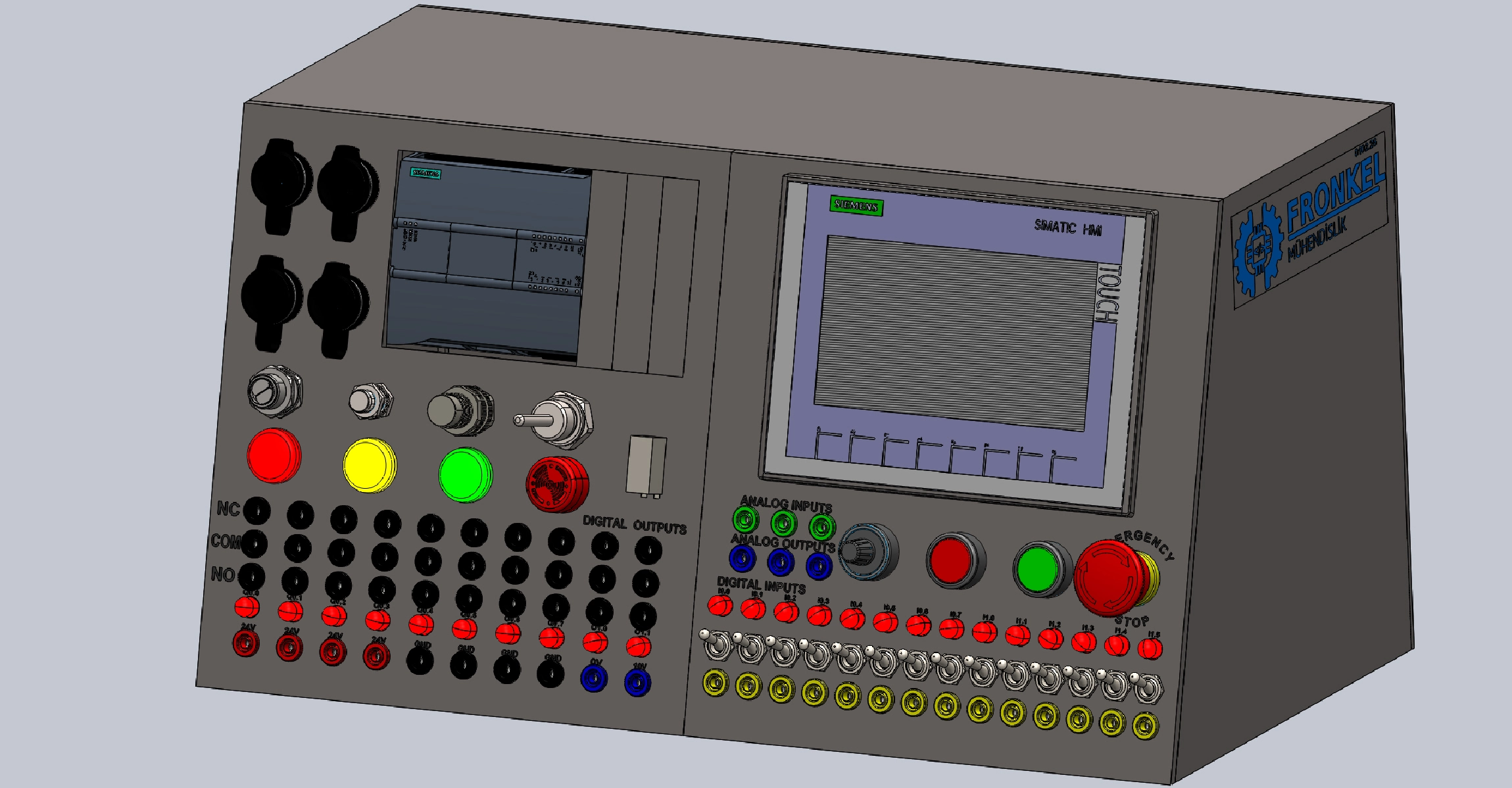

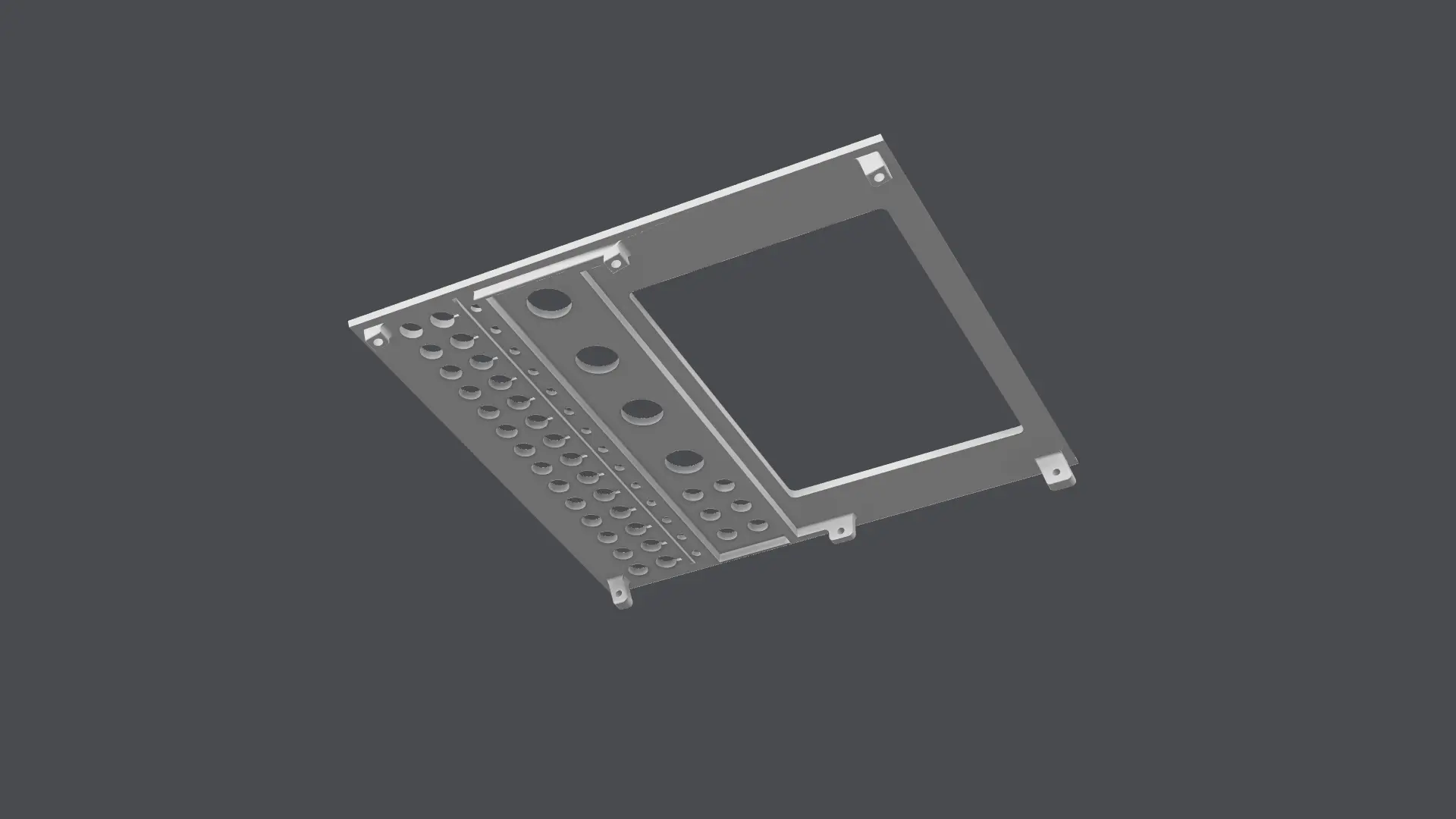

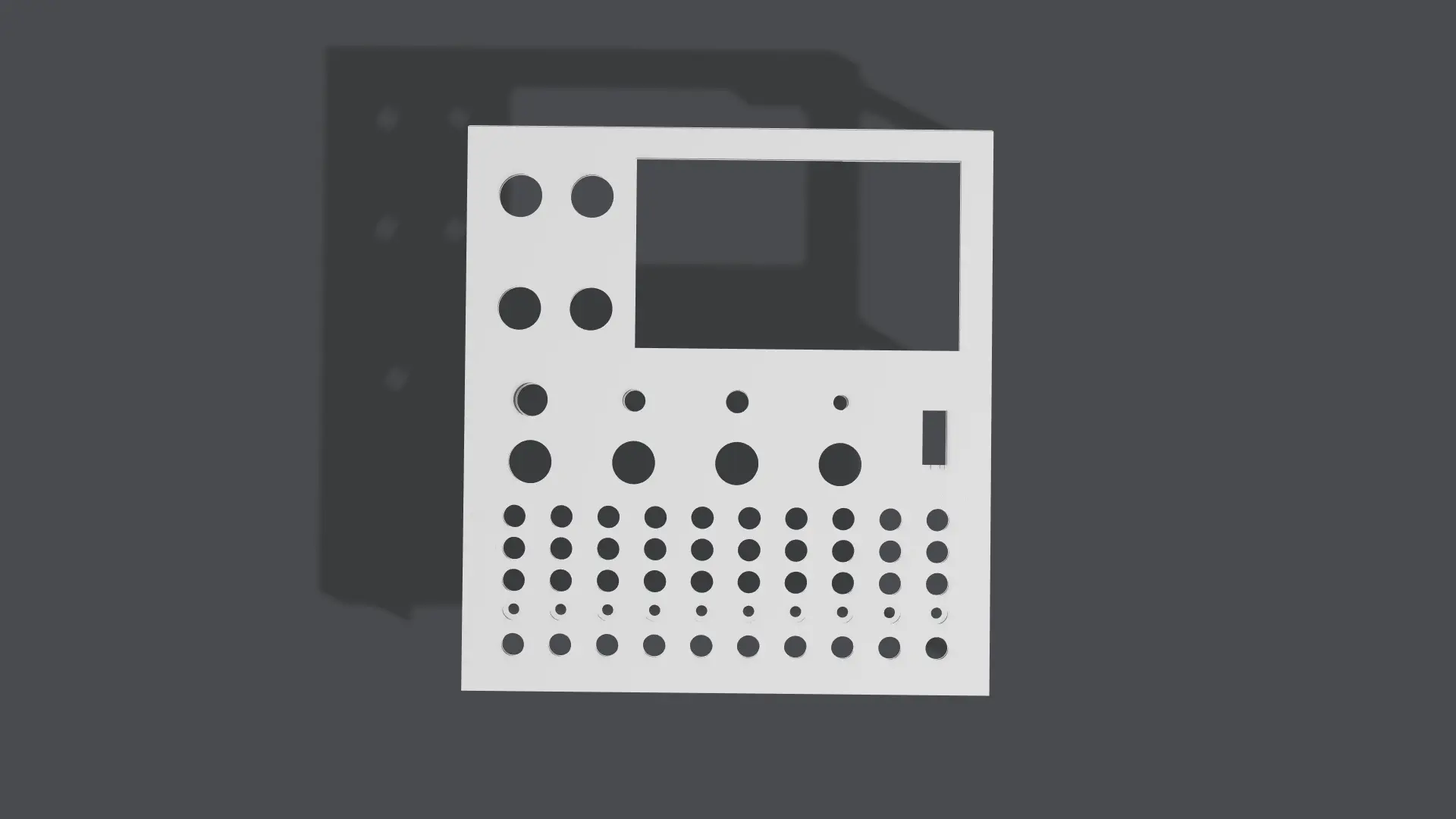

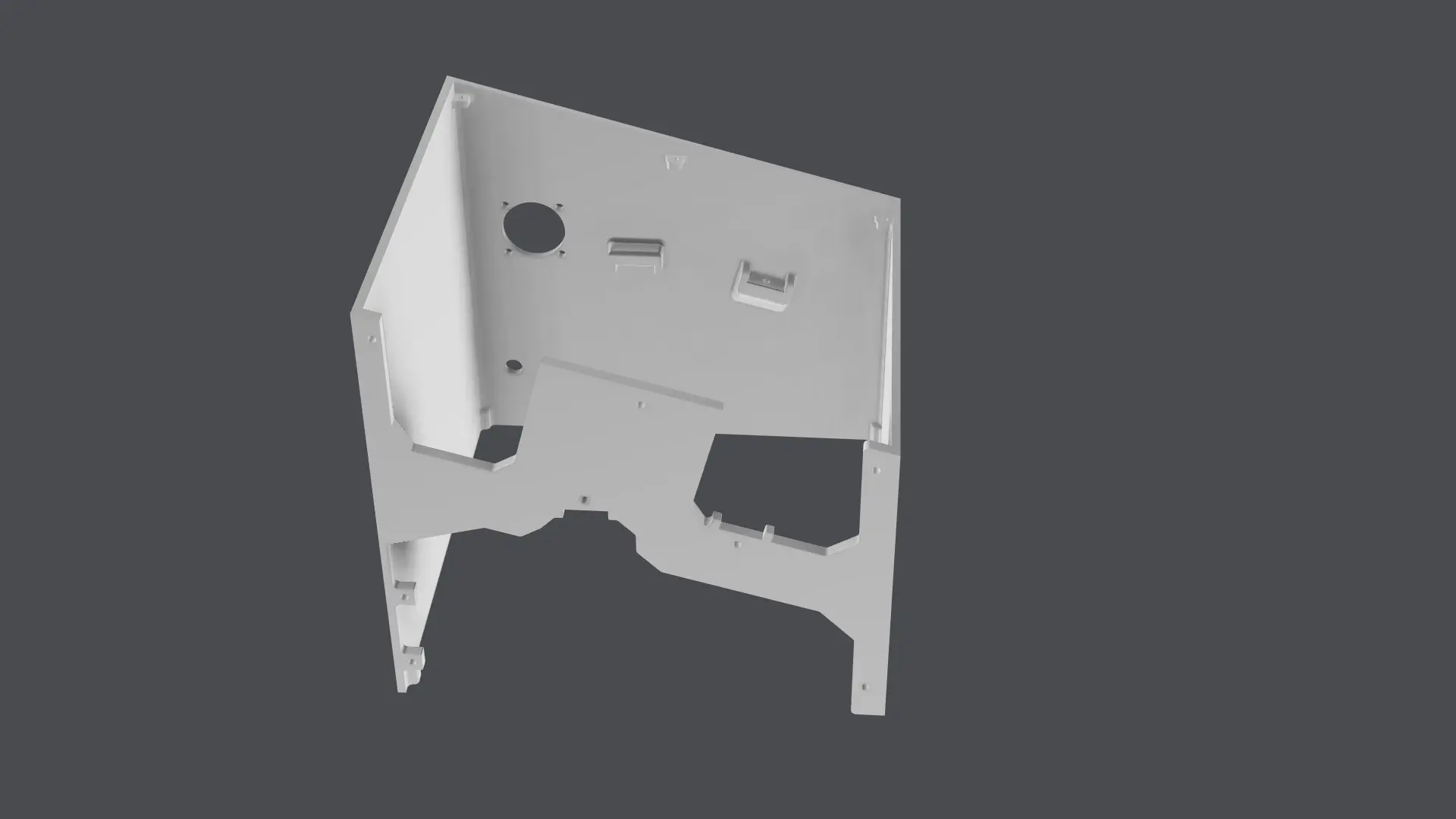

Tasarım ve Ürün Geliştirme Görselleri Panel geometrisi, ön yüz kurgusu ve ürün mimarisi

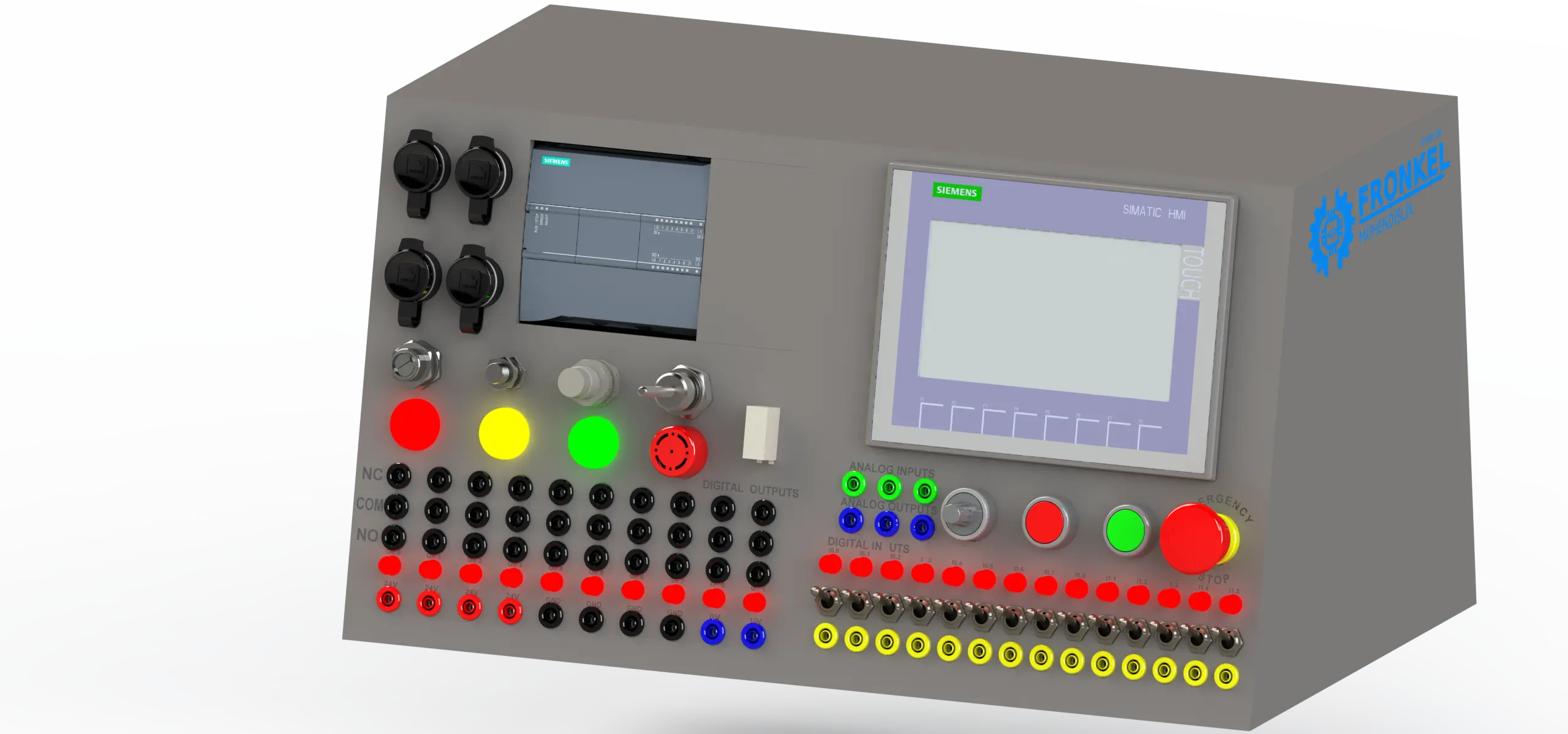

Tasarım Görseli 11 / 5

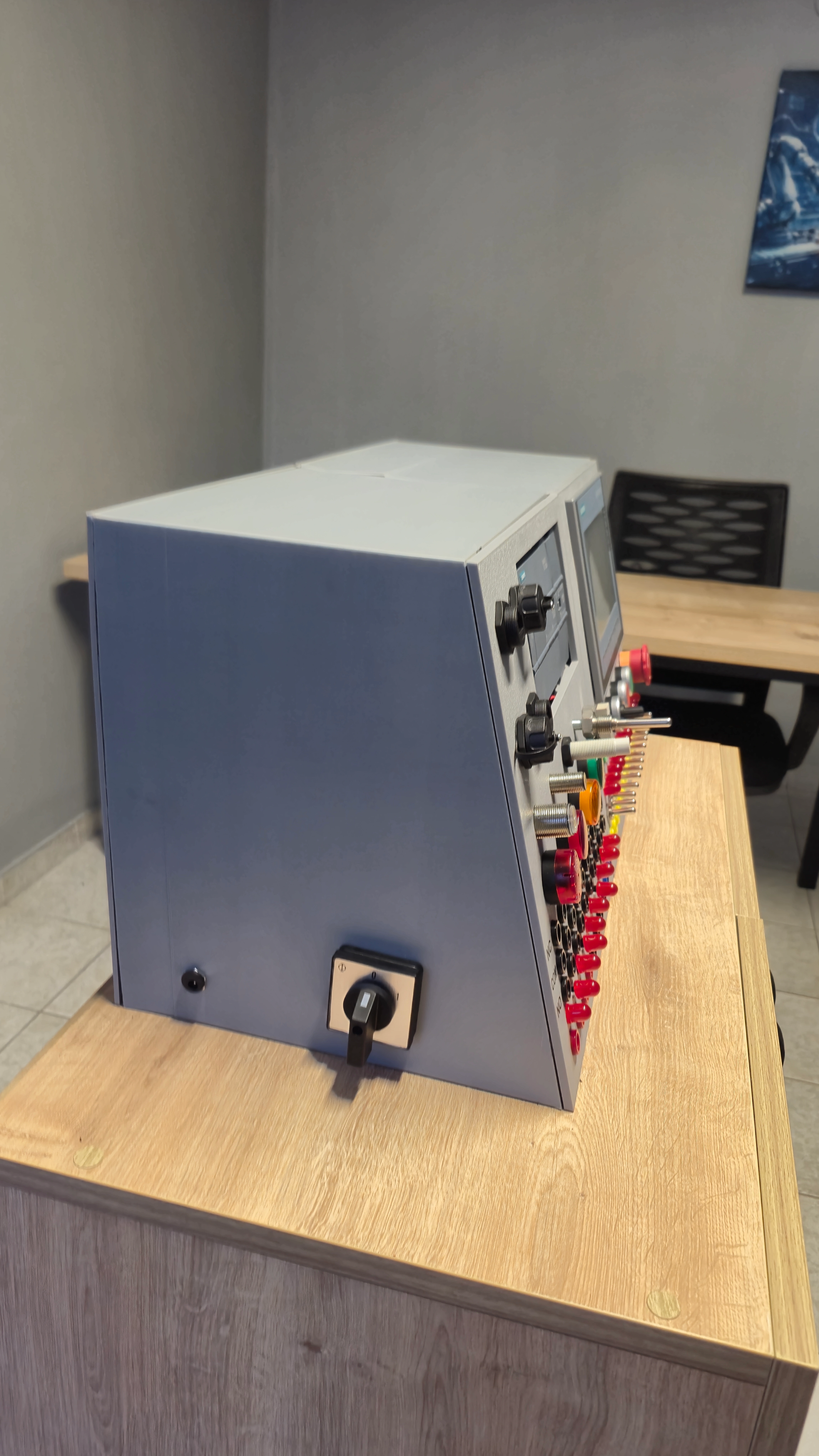

Üretilmiş ve Doğrulanmış Nihai Ürün Montajlanmış ve fiziksel olarak doğrulanmış panel görüntüleri

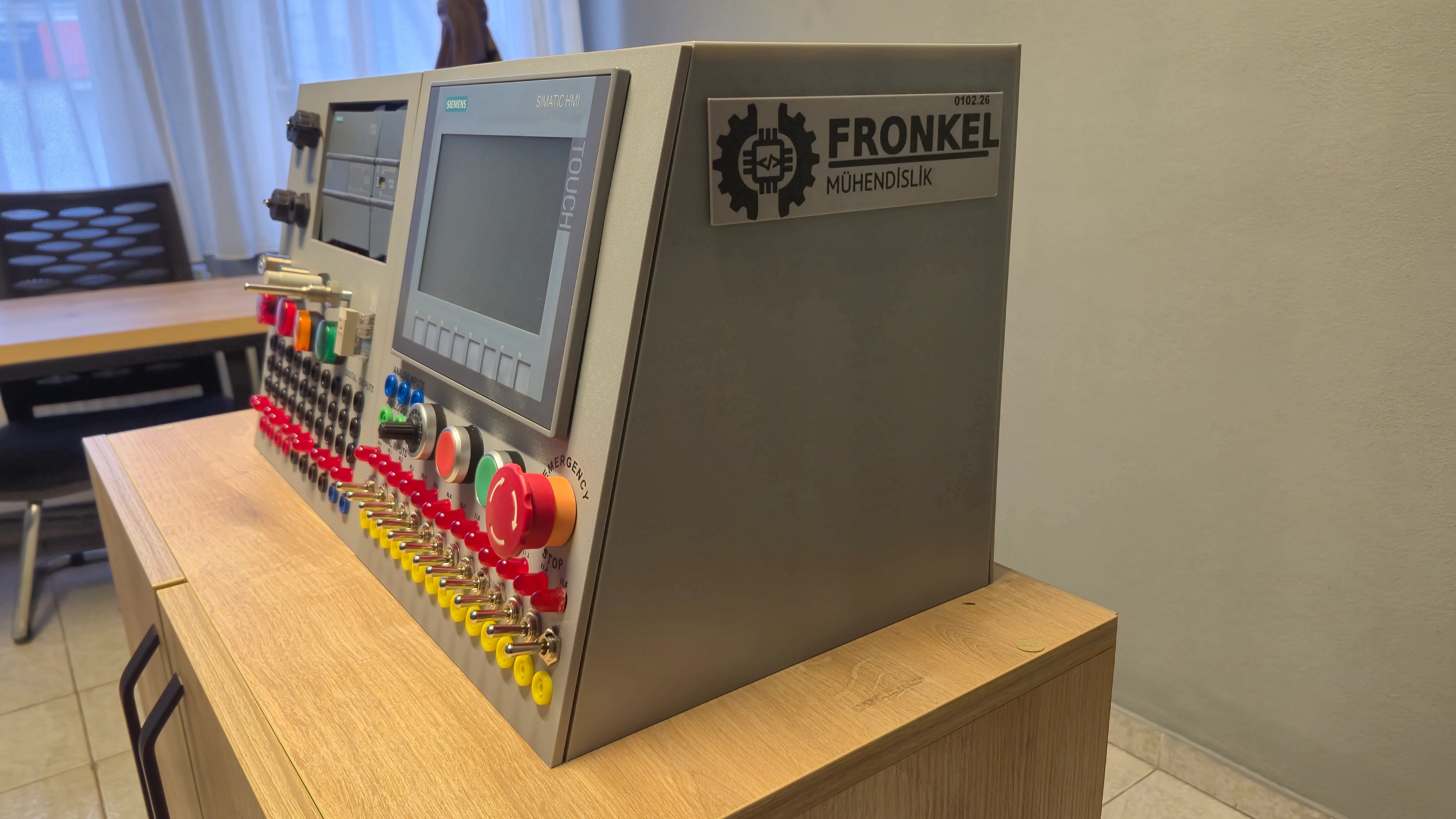

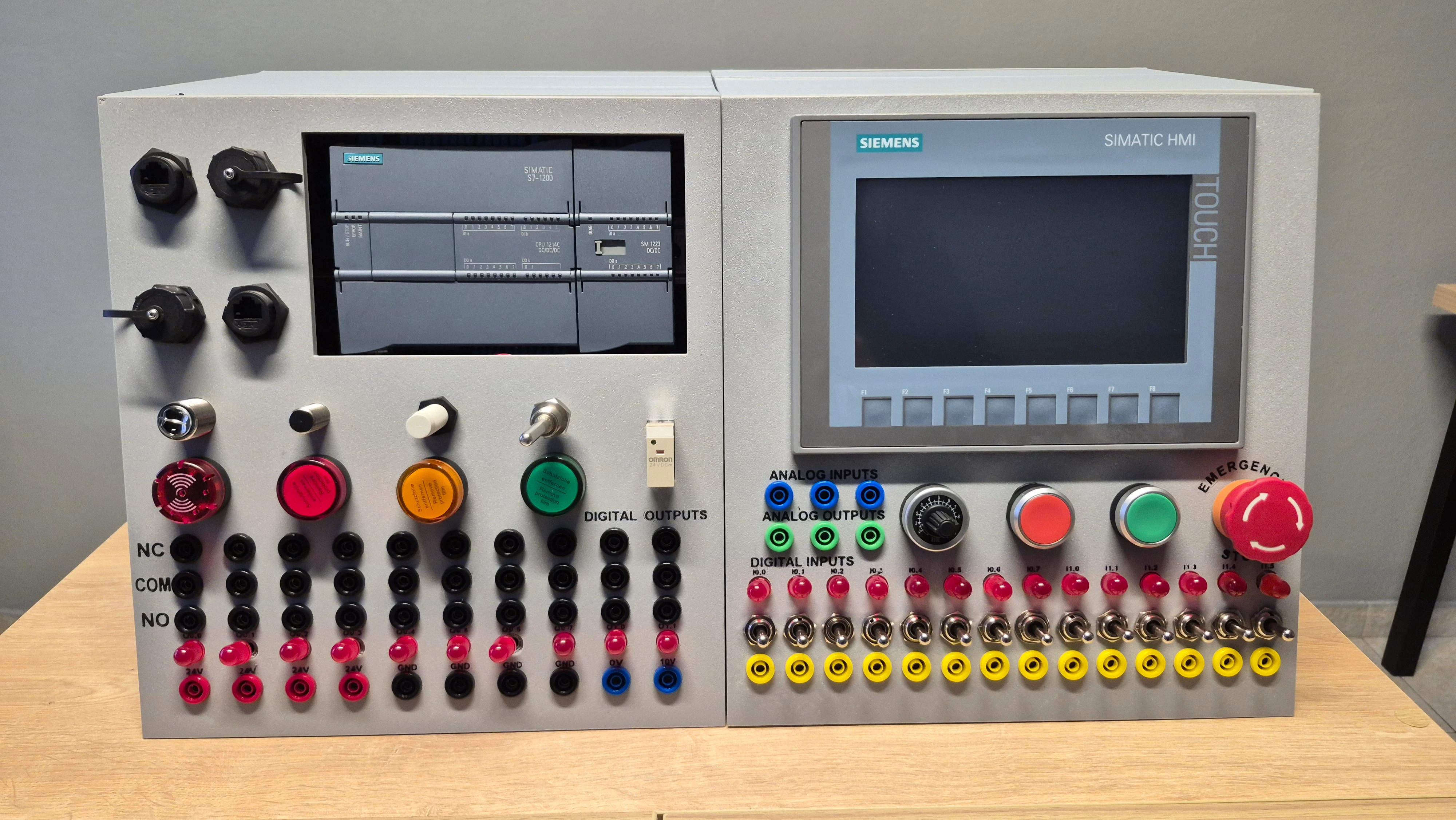

Üretilmiş Ürün 11 / 3

Yedek Parça Çözümleri

PLC Uyumlu Yedek Parça ve Ön Kapak Çözümleri

Bu ürün platformu, ilgili PLC modül gövde formlarına teknik uyumluluk sağlayacak şekilde Fronkel Mühendislik tarafından tasarlanıp üretilen yedek parça ve ön kapak çözümlerinden oluşur. Ürün geometrisi, yüzey yapısı ve genel form dili; teknik uyumluluk, düzenli görünüm ve uygulanabilir üretim yaklaşımı esas alınarak geliştirilmiştir.

Yedek Parça Platform Özeti

Farklı PLC modül gövde formlarına teknik uyumluluk sağlayacak şekilde geliştirilen, kurumsal kullanım ve örnekleme için uygun yedek parça ve ön kapak çözümleri.

Bağımsız Ürün ve Uyum Notu

Bu ürünler, Fronkel Mühendislik tarafından bağımsız olarak geliştirilmekte; teknik çizim, 3D baskı üretim, prototipleme süreçleri firma bünyesinde yürütülmektedir.

Teknik Uyum ve Kullanım

İlgili modül gövde formuna teknik uyumluluk sağlayacak şekilde geliştirilmiş üçüncü taraf ön kapak tasarımı.

Teknik referans: S7-1200 serisi 45 mm modül gövde formu

Dar modül formuna uygun oran
Temiz ön yüz ve okunaklı ürün dili
Numune, portföy ve prototip kullanımına uygun yapı

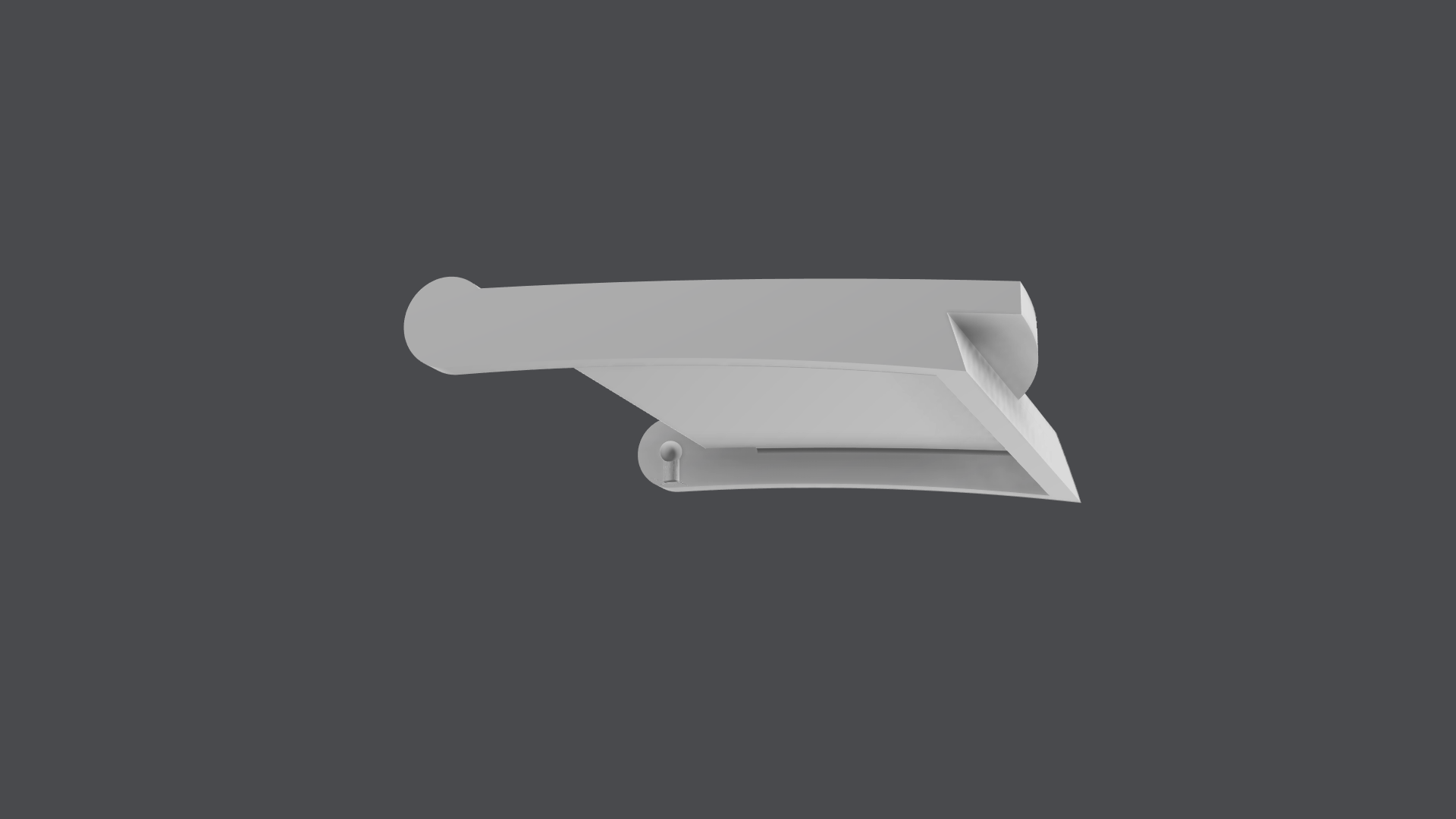

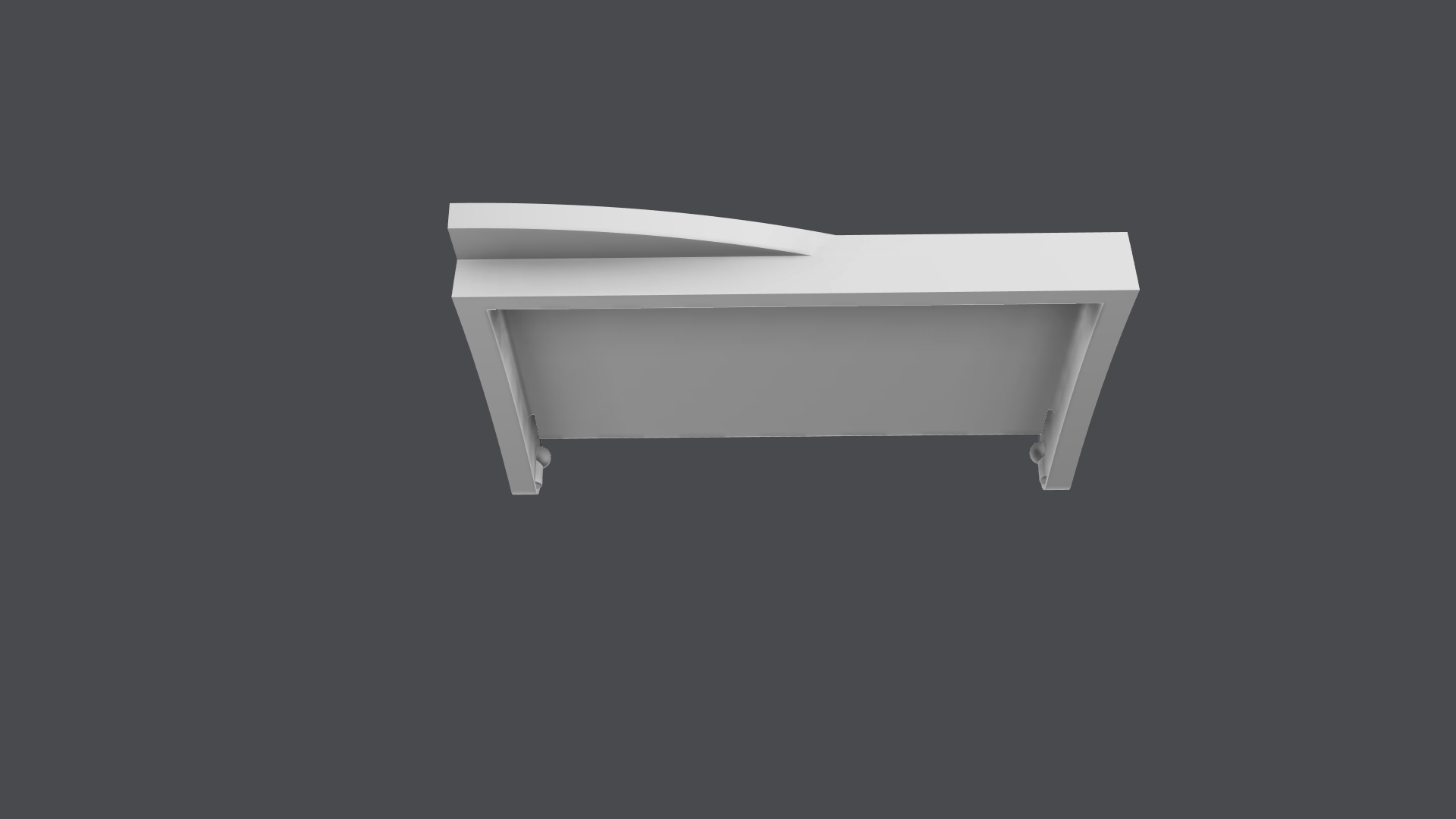

45 mm Ön Kapak Teknik çizim ve görsel varyantlar

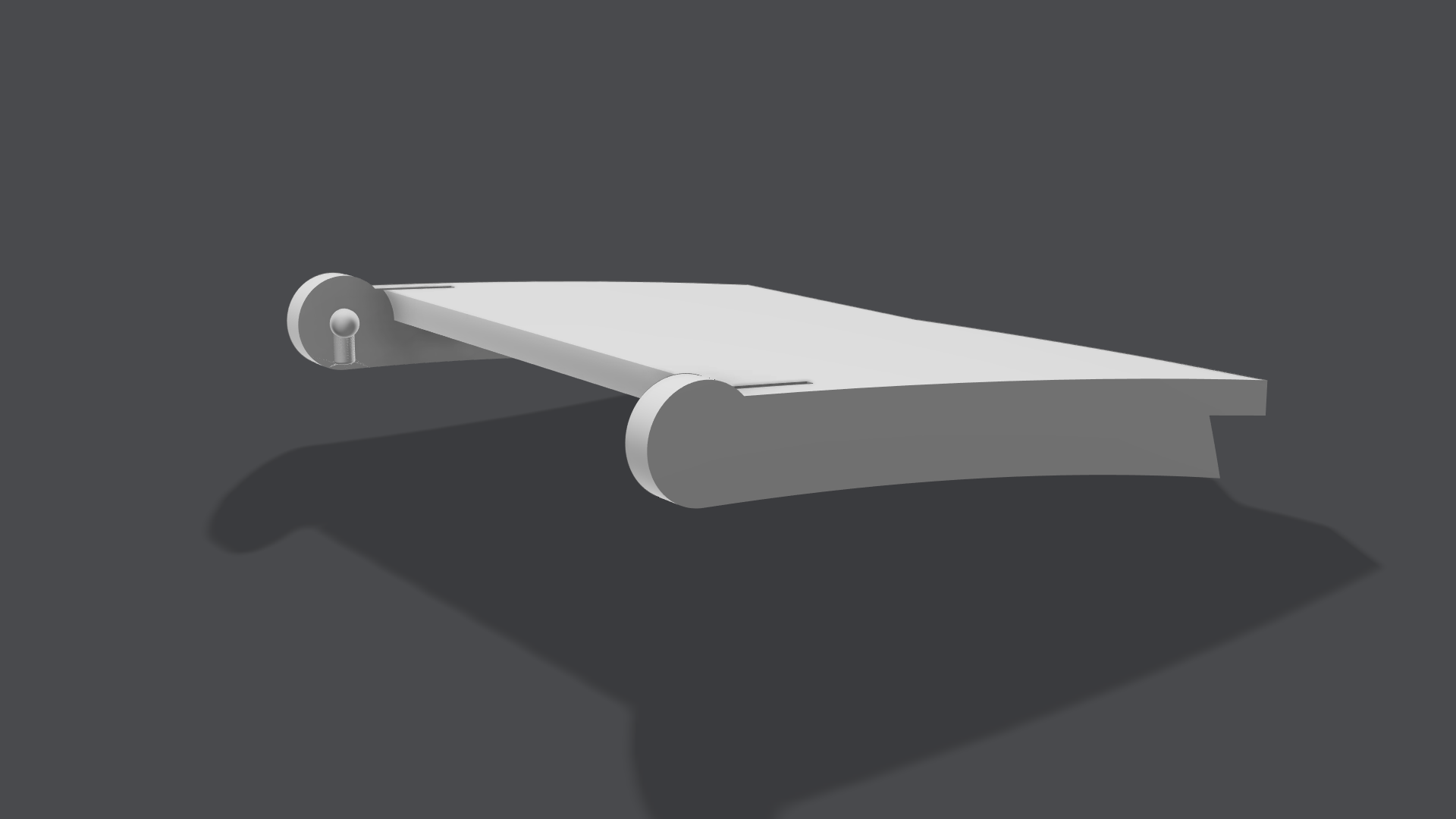

45 mm Teknik Çizim 11 / 3

Teknik Uyum ve Kullanım

İlgili modül gövde formuna teknik uyumluluk sağlayacak şekilde geliştirilmiş üçüncü taraf ön kapak tasarımı.

Teknik referans: S7-1200 serisi 70 mm modül gövde formu

Geniş modül yapısına uygun geometri
Ürün ailesi bütünlüğünü koruyan yüzey dili
Sunum ve örnek üretim için net görünüm

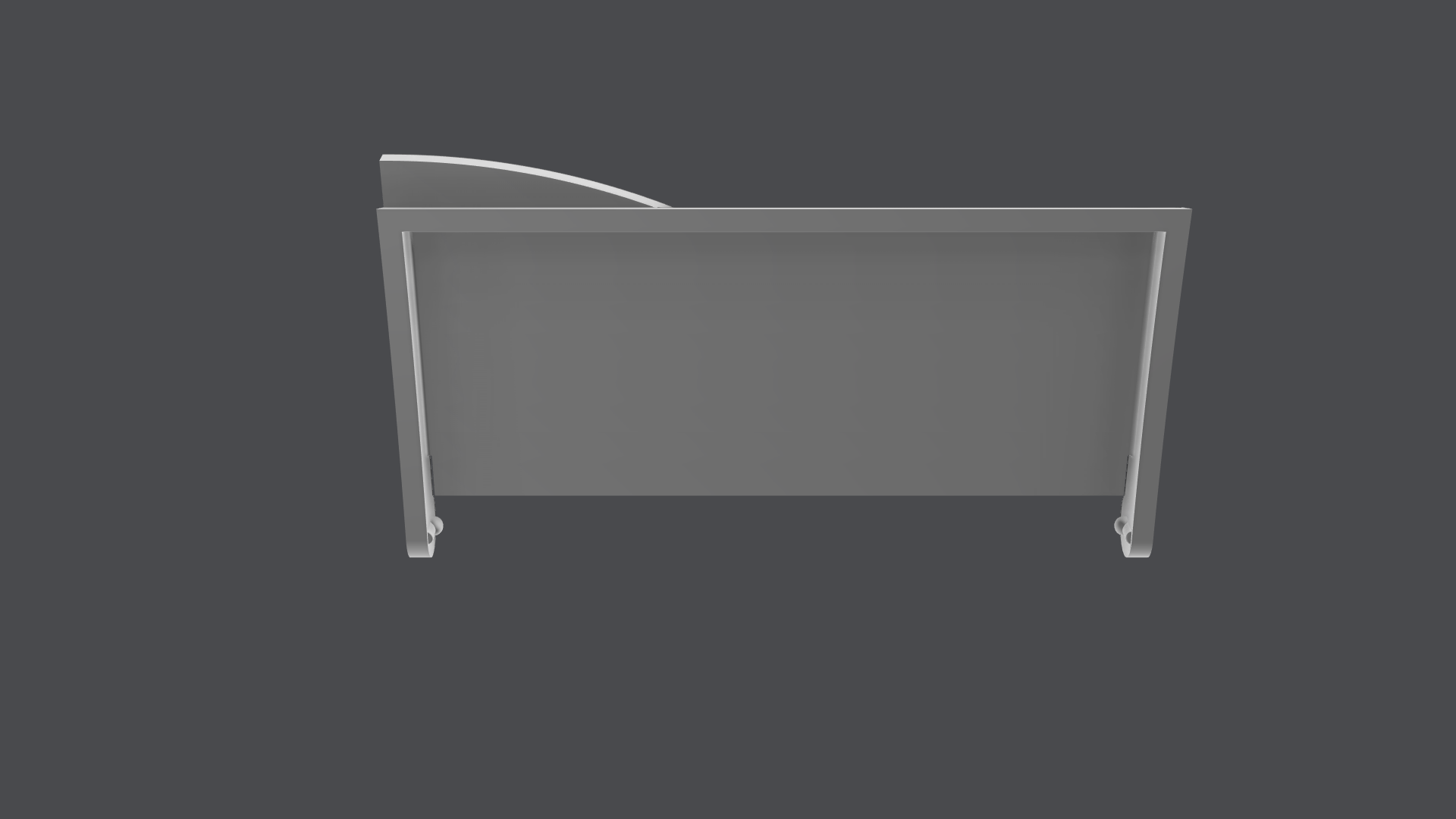

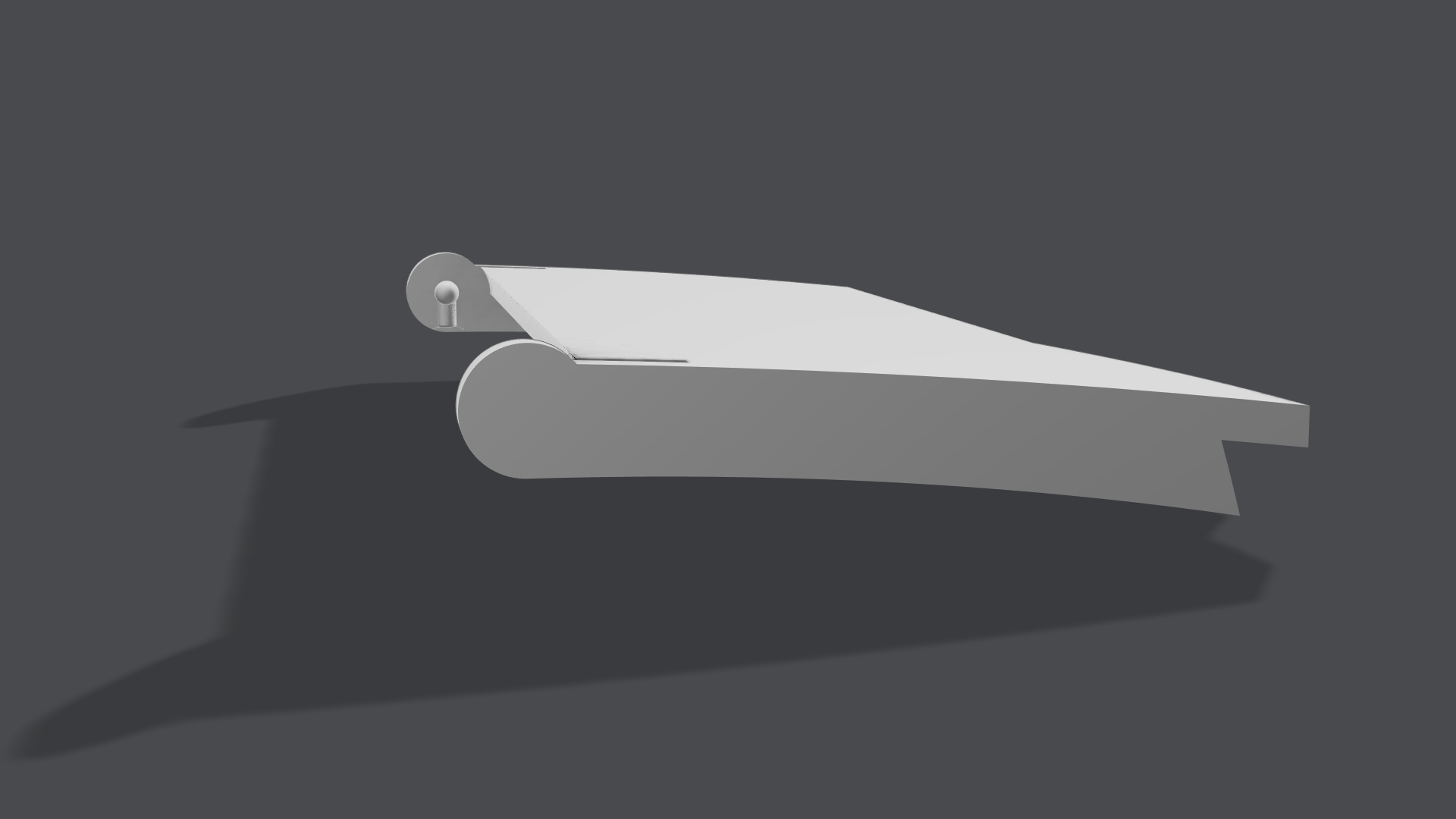

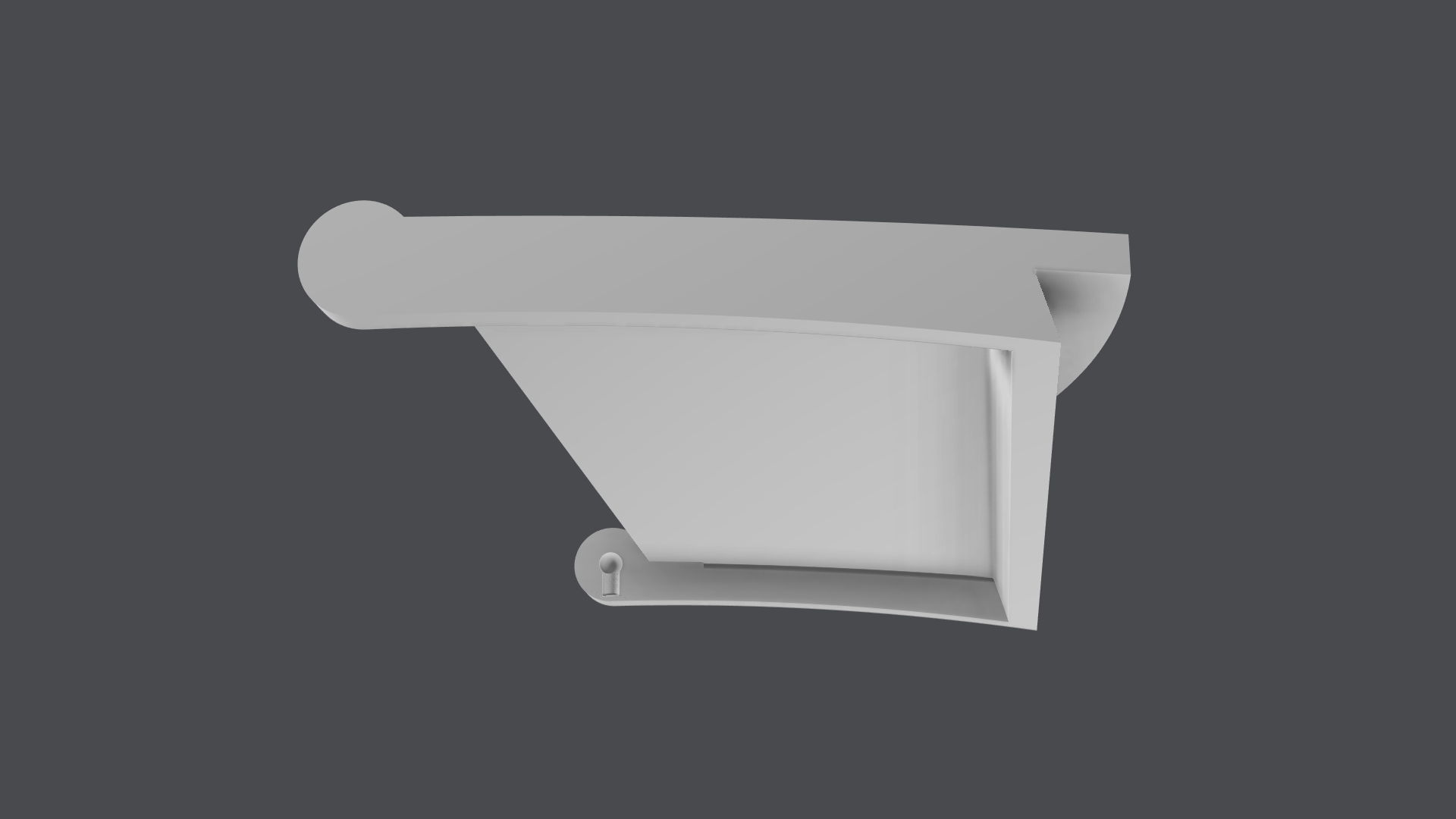

70 mm Ön Kapak Teknik çizim ve görsel varyantlar

70 mm Teknik Çizim 11 / 3

Teknik Uyum ve Kullanım

İlgili modül gövde formuna teknik uyumluluk sağlayacak şekilde geliştirilmiş üçüncü taraf ön kapak tasarımı.

Teknik referans: S7-1200 serisi haberleşme modülü gövde formu

Kompakt form bütünlüğü
Gövde ile dengeli ön yüz ilişkisi
Tek platform içinde özel varyant mantığı

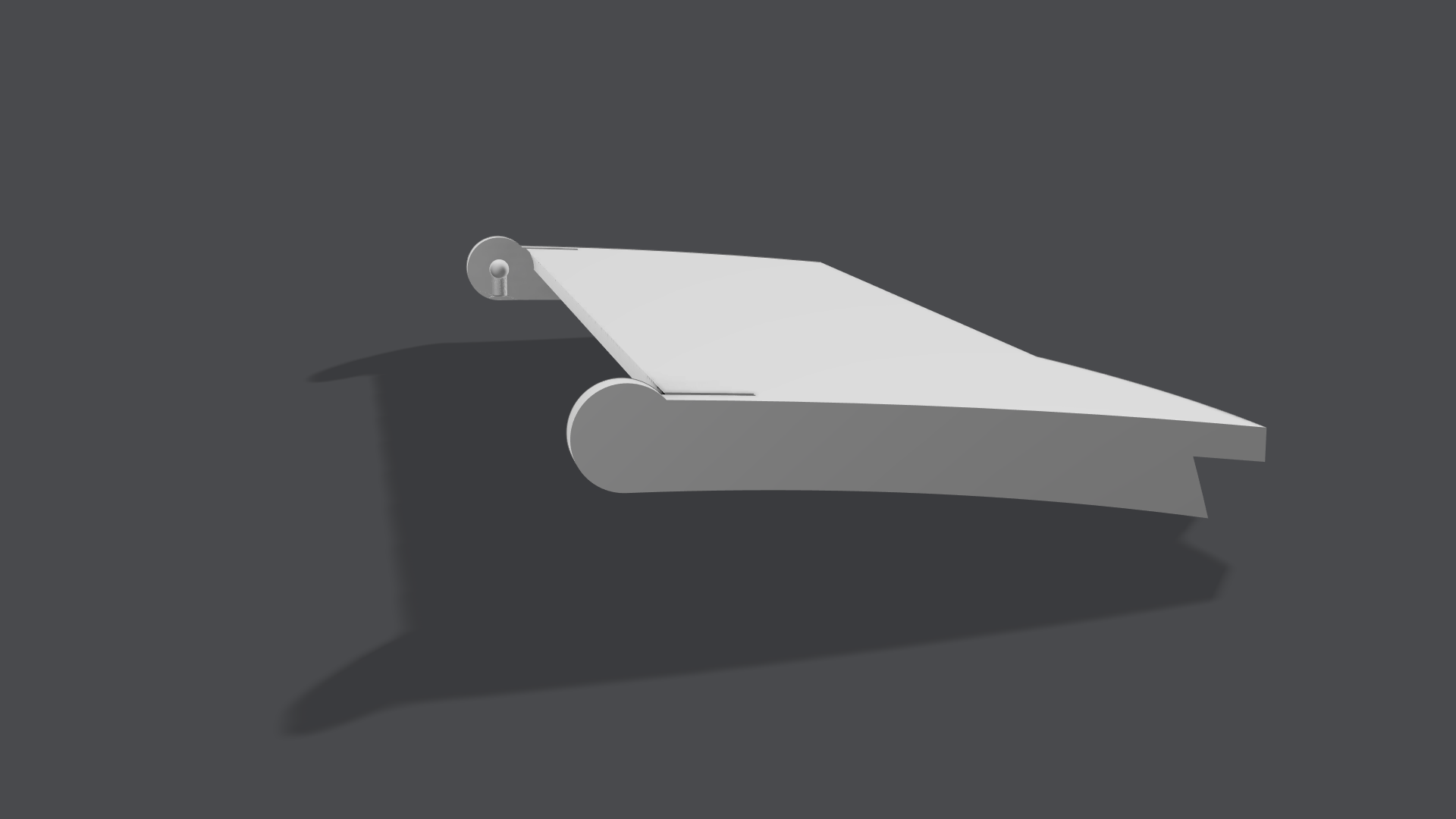

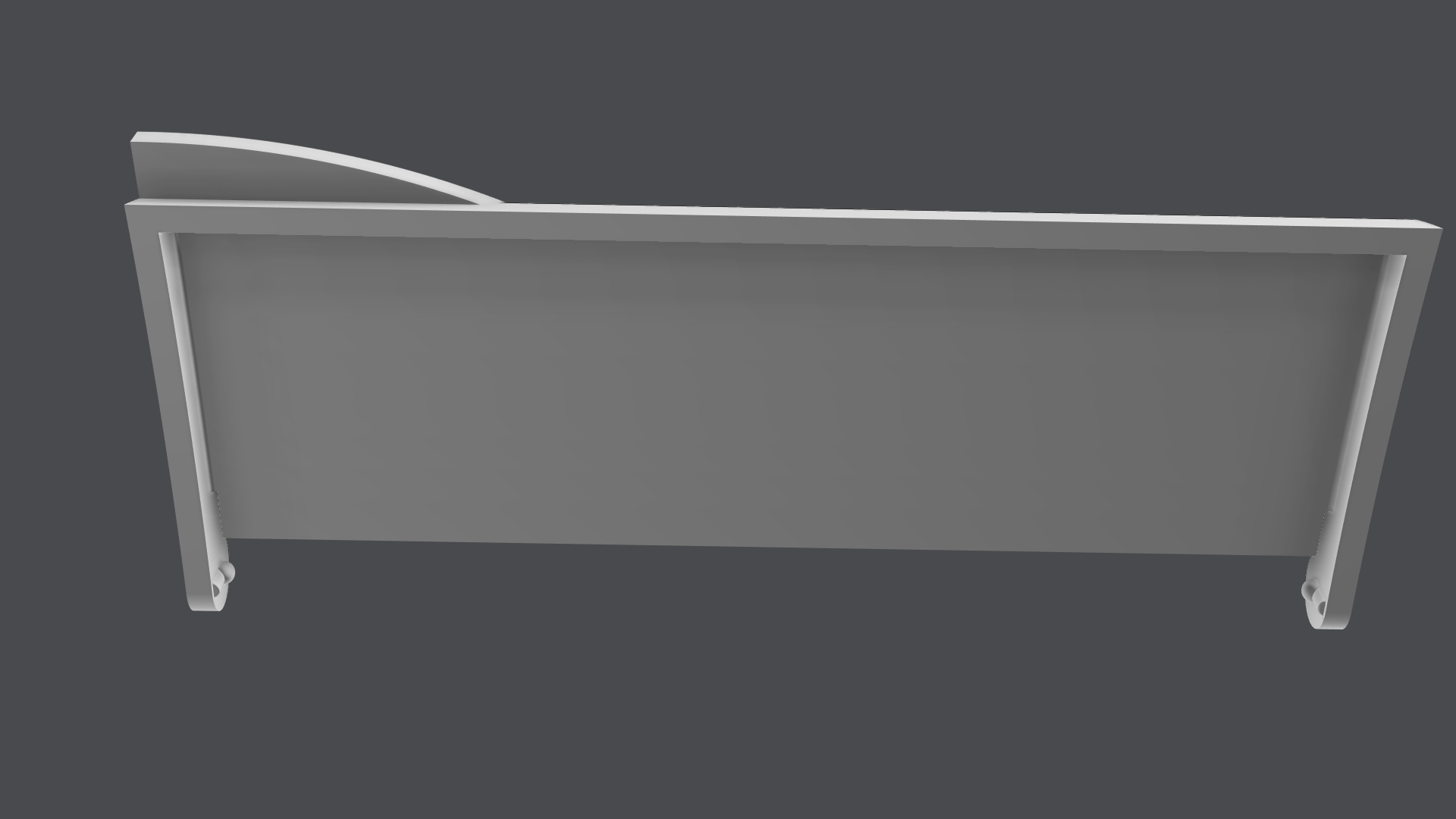

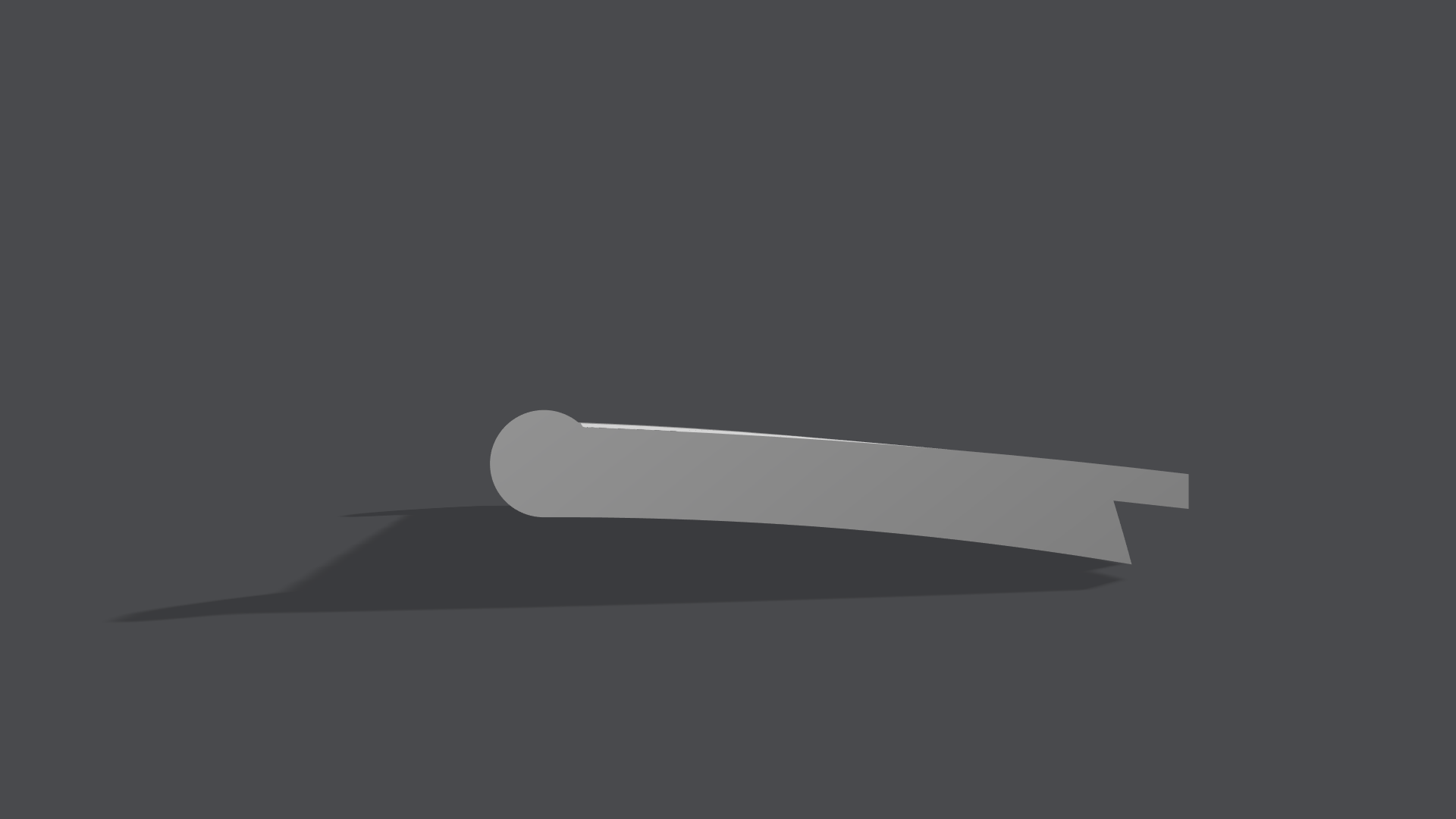

Haberleşme Modülü Ön Kapağı Teknik çizim ve görsel varyantlar

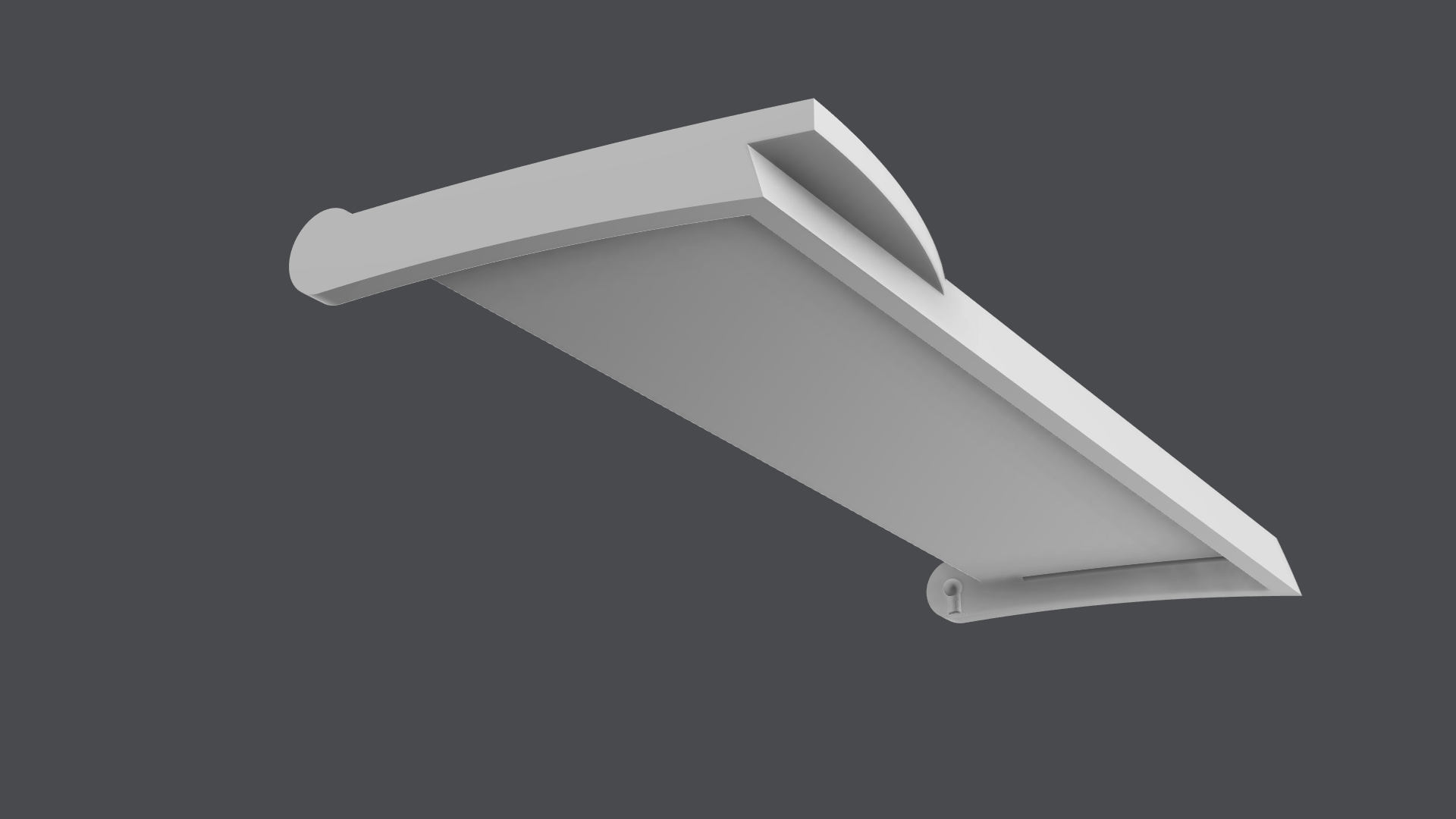

Haberleşme Modülü Teknik Çizim 11 / 4

Teknik Uyum ve Kullanım

İlgili CPU gövde formuna teknik uyumluluk sağlayacak şekilde geliştirilmiş üçüncü taraf ön kapak tasarımı.

Teknik referans: S7-1200 CPU 1214C gövde formu

CPU formuna uygun ön yüz kurgusu
Daha güçlü ana ürün algısı
Portföy ve numune üretim için uygun yapı

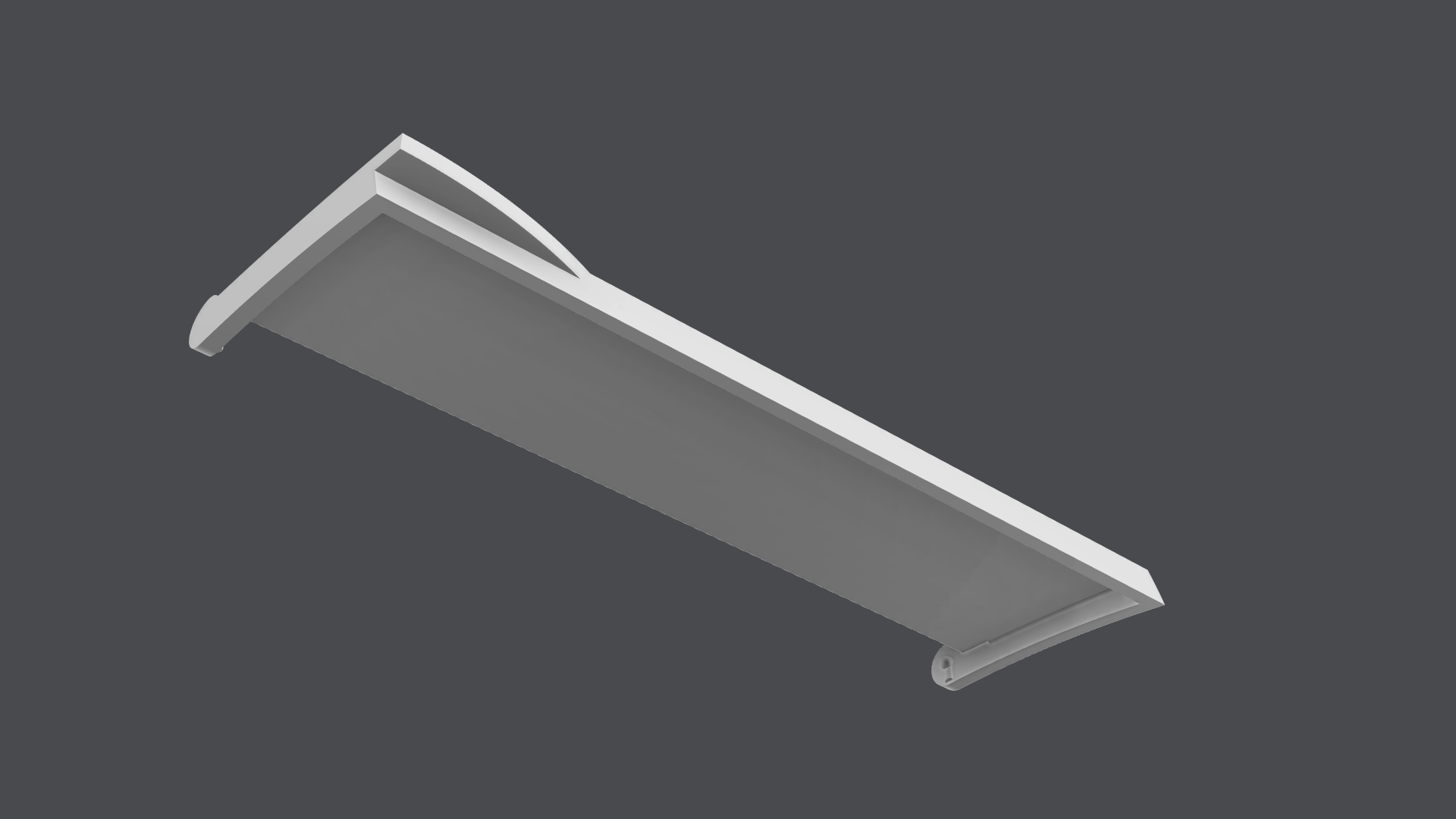

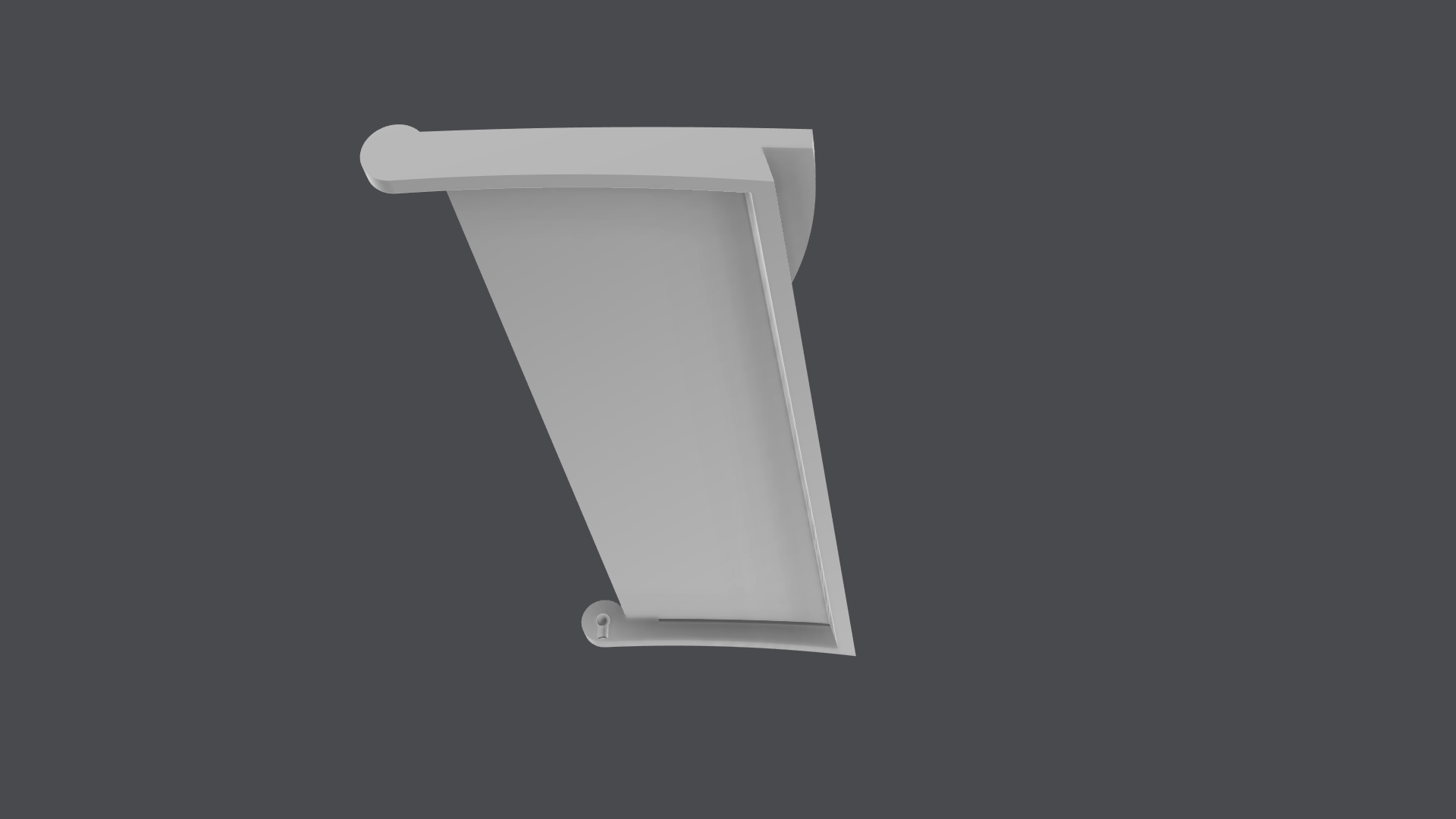

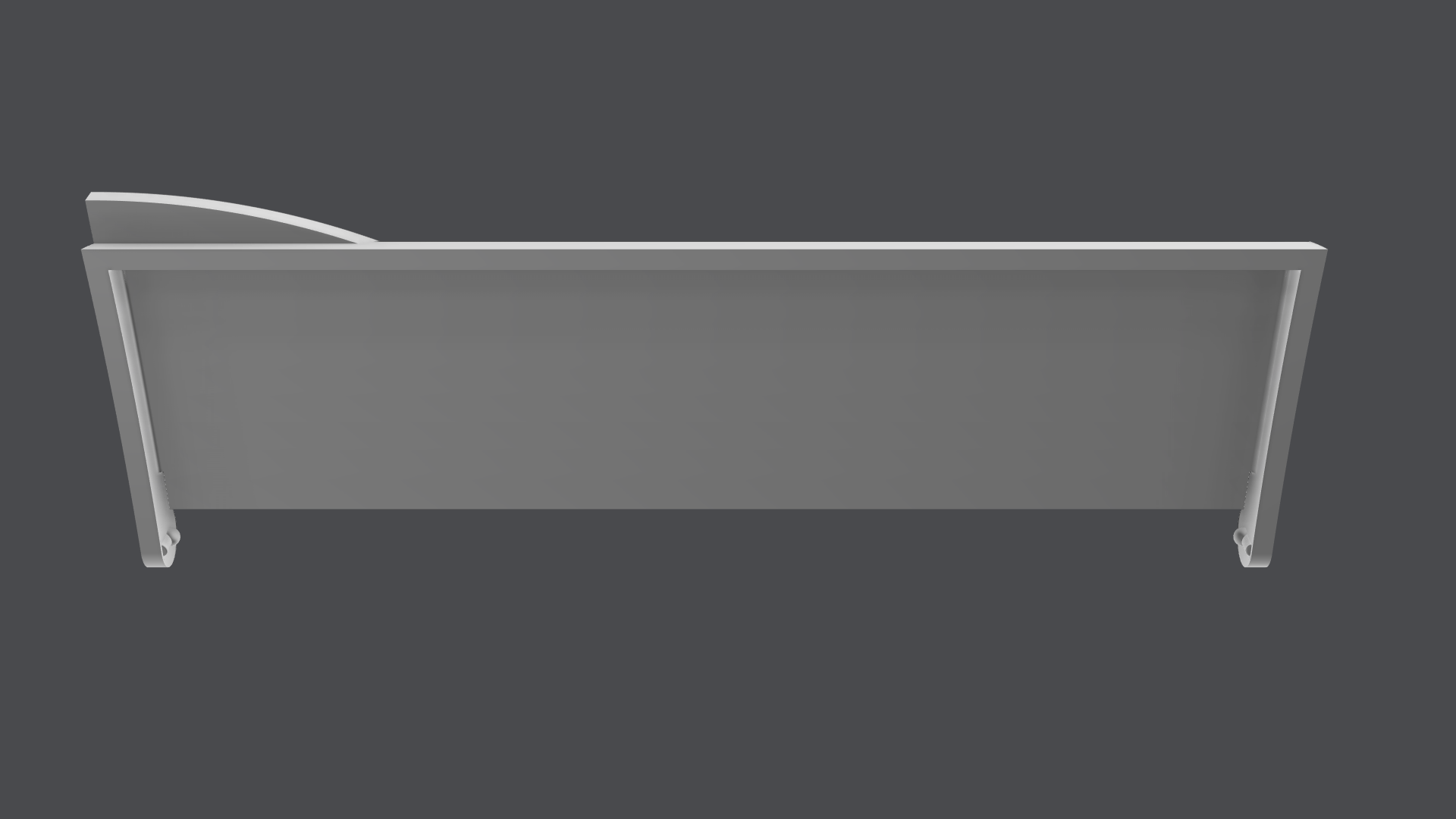

CPU Form Ön Kapağı Teknik çizim ve görsel varyantlar

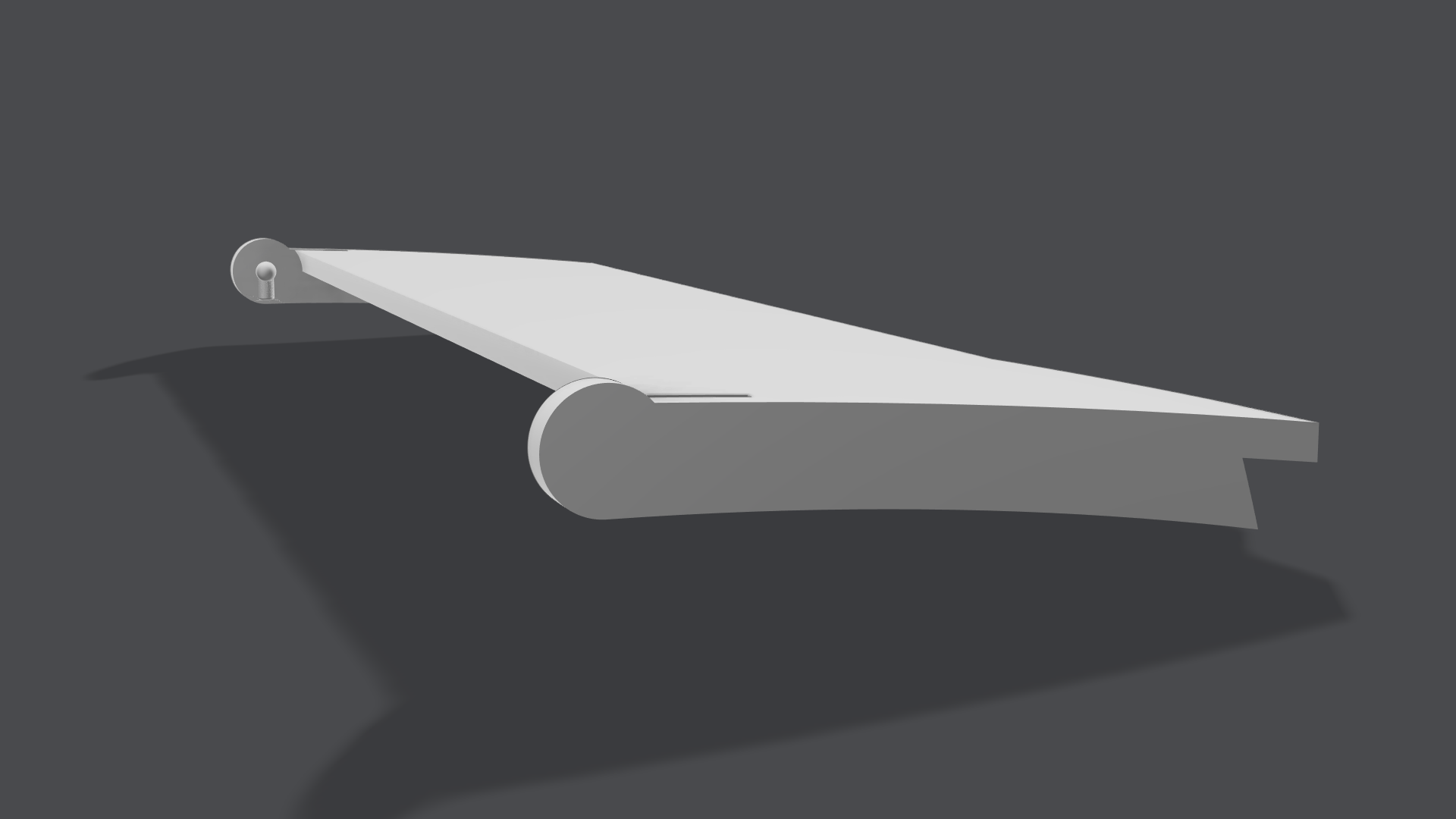

CPU 1214C Teknik Çizim 11 / 4

Uyumluluk ve marka notuBu ürünler orijinal Siemens ürünü değildir. “Siemens”, “S7-1200” ve benzeri teknik referanslar yalnızca uyumluluk bilgisini belirtmek amacıyla kullanılmıştır. Ürünler, Fronkel Mühendislik tarafından Siemens’ten bağımsız olarak tasarlanıp üretilmektedir. Siemens ile herhangi bir ticari bağ, resmî iş ortaklığı, onay, yetkilendirme veya sponsorluk ilişkisi bulunmaz.

Otomasyon

Fronkel PLC Otomasyon Seti

Bu set, yalnızca görsel sunum için hazırlanmış basit bir panel değildir. PLC, HMI, giriş-çıkış yönetimi, sensör uygulamaları, röle kontrollü senaryolar, operatör kumandaları ve ikaz elemanları aynı panel mimarisi üzerinde bir araya getirilerek hem eğitim hem de uygulama geliştirme amaçlı modüler bir altyapı oluşturulmuştur. Ana kontrol yapısı Siemens S7-1200 1214 DC/DC PLC, Siemens KTP700 HMI ve 8 giriş / 8 çıkış modülü ile kurulmuş; saha tarafında endüktif, kapasitif ve fotoelektrik sensörler, Omron röleler, banana soketler, 3 konumlu anahtar, start-stop ve acil durum butonları ile çoklu otomasyon senaryoları çalıştırılabilir hale getirilmiştir.

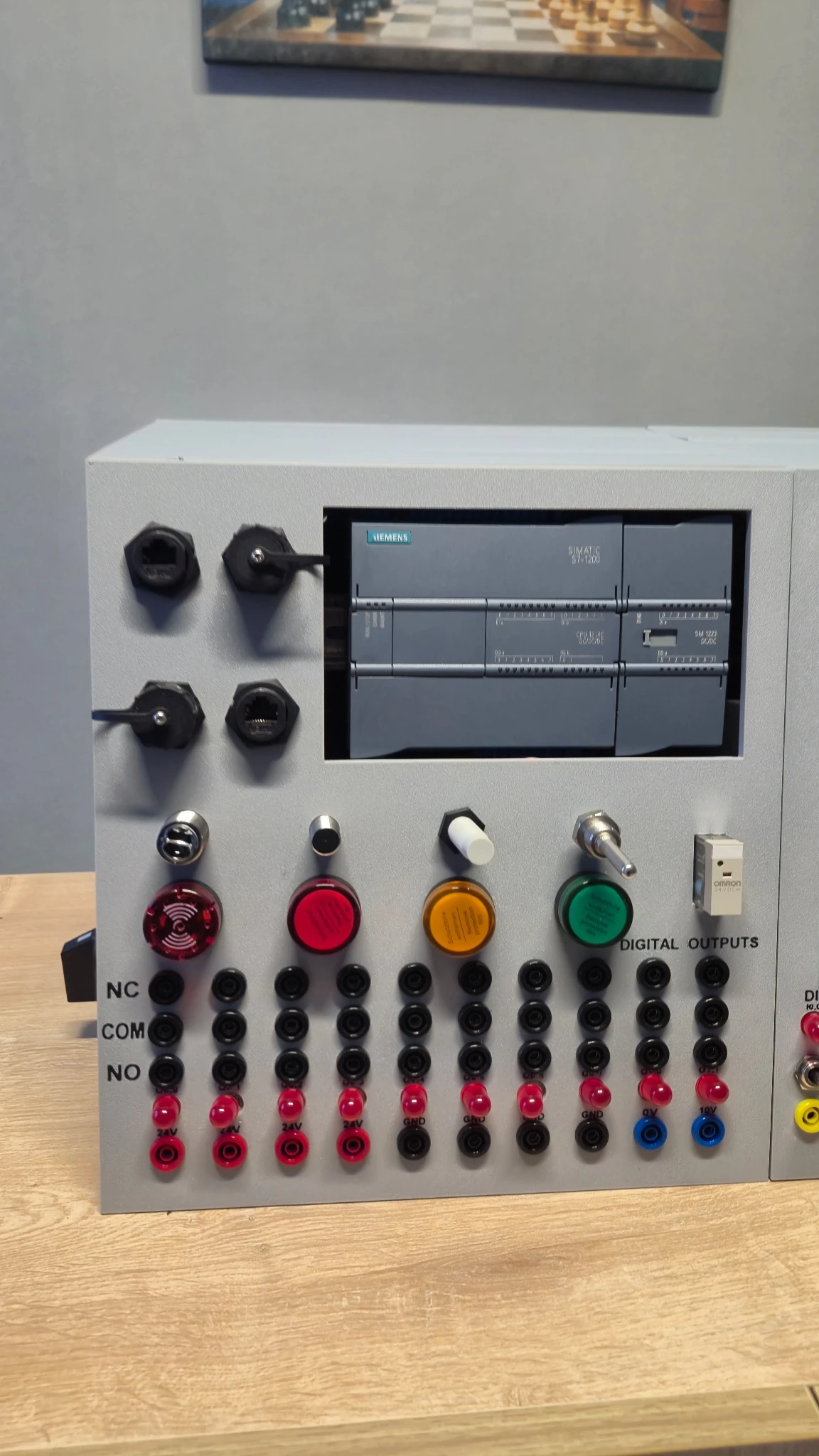

Ürün Görselleri PLC, HMI, sensör, röle ve operatör bileşenlerini içeren otomasyon seti görselleri

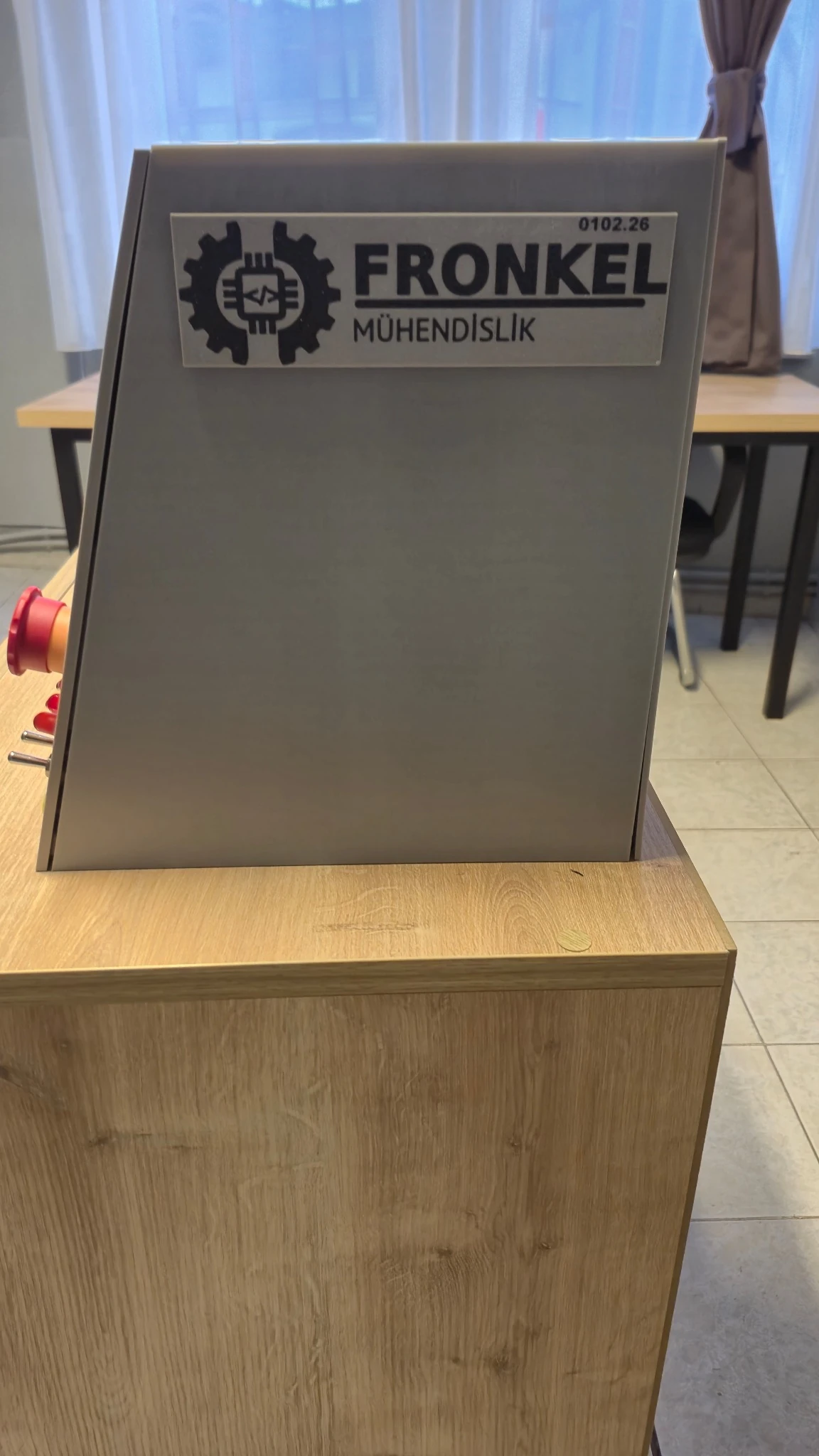

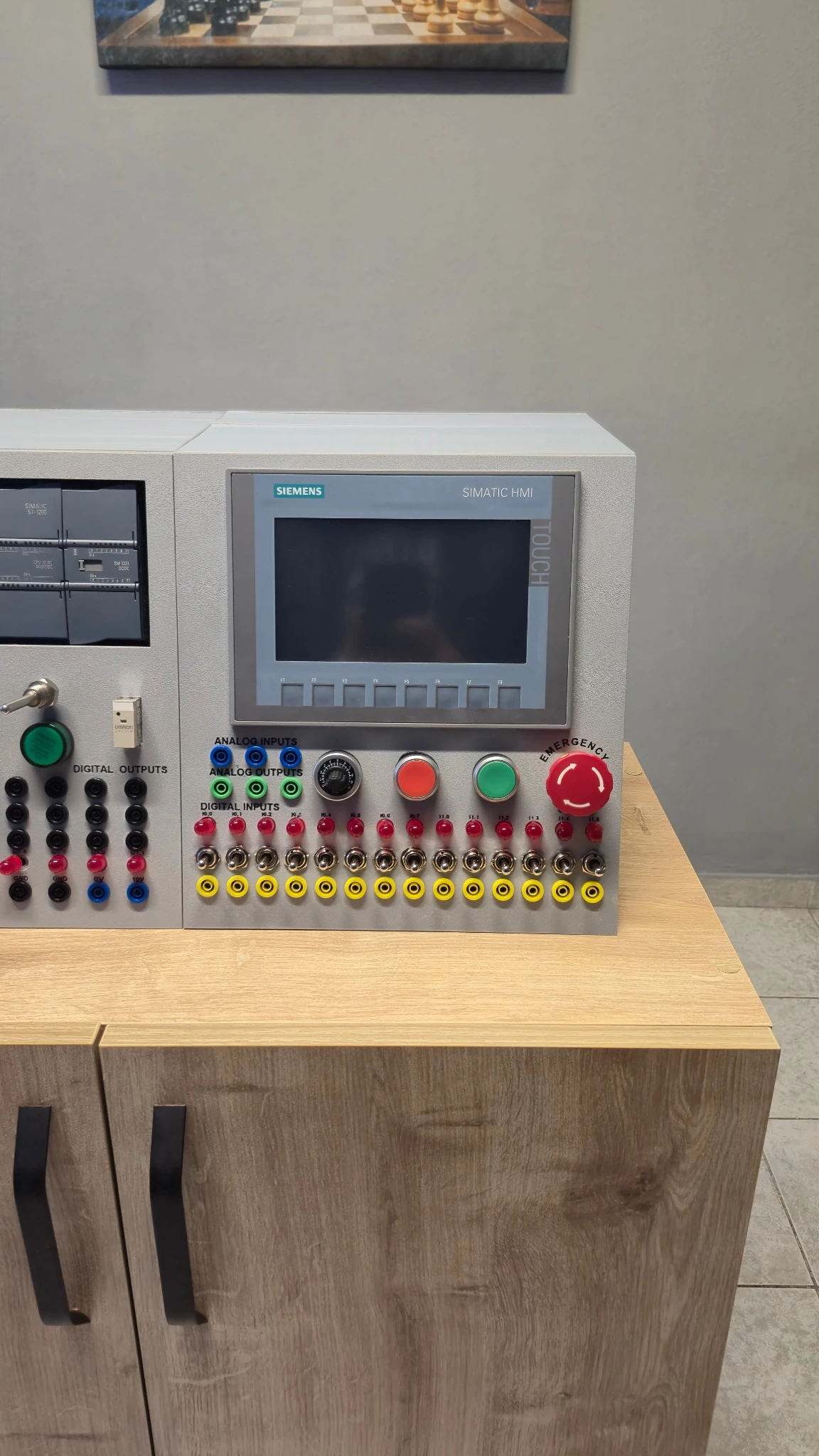

Ürün Görseli 11 / 5

Setin Konumu

Fronkel PLC Otomasyon Seti; Siemens S7-1200 1214 DC/DC PLC, Siemens KTP700 HMI ekran, 8 giriş / 8 çıkış modülü, endüktif, kapasitif ve fotoelektrik sensörler, Omron röleler, LED’ler, buzzer, banana soketler, 3 konumlu anahtarlar, start-stop ve acil durum butonları ile eğitim, demo ve teknik gösterim amaçlı modüler otomasyon uygulamalarına imkan sağlayan bir panel altyapısıdır.

Bu panel; teknik anlatım, demo, atölye kullanımı ve müşteri karşısında ürün kabiliyetini gösterebilen kompakt bir otomasyon vitrini olarak konumlanır.

Kullanılan ekipmanlar ve endüstriyel karşılığı Panelde yer alan ana bileşenler, teknik işlevleri ve sahadaki kullanım mantığı tek yapıda özetlenmiştir.

Kontrol ve operatör altyapısı

Panelin ana kontrol çekirdeğini ve operatör izleme katmanını oluşturur.

Siemens S7-1200 1214 DC/DC PLCSekans, mantık ve saha giriş-çıkış yönetiminin merkezinde yer alır.
Siemens KTP700 HMIOperatör komutları, durum izleme ve proses ekranları için arayüz sağlar.
8 giriş / 8 çıkış modülüFarklı I/O kombinasyonlarını aynı panel üzerinde genişletmeye imkan verir.

Algılama ve saha girişleri

Endüstride sık karşılaşılan temel algılama mantıkları bu katmanda gösterilir.

Endüktif sensörMetal algılama ve konum teyidi senaryolarında kullanılır.
Kapasitif sensörÜrün varlığı, seviye veya temas gerektirmeyen algılama uygulamalarına uygundur.
Fotoelektrik sensörTemassız ürün geçişi ve nesne algılama senaryolarını gösterir.

Kumanda, ikaz ve çıkış katmanı

Operatör komutu, saha anahtarlama ve durum bildirimi aynı yapıda birleştirilmiştir.

Omron rölelerYük anahtarlama, izolasyon ve çıkış senaryolarının eğitimde gösterilmesini sağlar.
3 konumlu anahtar, start-stop ve acil durumManual-otomatik seçim, başlatma-durdurma ve temel emniyet mantığını temsil eder.
LED, buzzer ve banana soketlerDurum bildirimi, arıza ikazı ve hızlı bağlantı / test altyapısı sağlar.

Uygulama ve eğitim kabiliyeti

Set yalnızca ekipman listesi değil; senaryo çalıştırılabilen bir uygulama platformudur.

Potansiyometre ve analog benzetimDeğişken giriş mantığını ve operatör kontrollü ayar senaryolarını çalıştırır.
Temel I/O ve operatör kontrollü senaryolarSaha sinyali, röle tepkisi, ekran geri bildirimi ve kumanda ilişkisi birlikte gösterilir.
Masaüstü demo ve atölye kullanımı56 x 30 x 18 cm formuyla eğitim, demo ve teknik anlatım için kompakt bir yapı sunar.

REVİZYON & MODERNİZASYON

PLC Revizyon ve Modernizasyon Hizmetleri

Fronkel Mühendislik; kontrol panosu iç düzen revizyonu, ekipman değişimi, operatör arayüzü sadeleştirme, sinyal düzenleme, kablolama toparlama ve uygulama mantığını daha okunabilir hale getiren modernizasyon işleri için kurumsal destek sunar.

Hizmet Özeti

Mevcut pano, kontrol altyapısı veya operatör arayüzünde tam yeniden yapım gerektirmeden; düzenleme, yenileme, yerleşim iyileştirmesi ve saha odaklı teknik toparlama işleri yürütülür.

Kapsam

PLC ve yardımcı ekipman yerleşim revizyonu
Klemens, röle, buton, ikaz ve saha elemanı düzenleme
Eski panel veya eğitim seti üzerinde teknik toparlama
Operatör deneyimini sadeleştiren HMI / ön yüz iyileştirmeleri
Kablolama, etiketleme ve servis erişimi açısından düzenleme
Demo paneli, eğitim seti ve örnek uygulama panolarında modernizasyon

İş Akışı

Keşif ve mevcut durum analizi: Mevcut panel, ekipman ve kullanım akışı incelenir; teknik darboğazlar ve görsel/işlevsel sorunlar tespit edilir.
Revizyon kapsamı ve çözüm önerisi: Değişecek parçalar, iyileştirilecek bölgeler ve uygulanacak yeni düzen netleştirilir.
Uygulama ve doğrulama: Revizyon işi sahaya veya ürün gövdesine uygulanır; bağlantılar, yerleşim ve kullanım mantığı doğrulanır.
Teslim ve teknik geri bildirim: Yapılan iş, görsel ve teknik çıktı ile teslim edilir; gerekiyorsa sonraki iyileştirme adımları belirlenir.

Tipik Kullanım Senaryoları

Eski eğitim setinin daha kurumsal ve sunulabilir hale getirilmesi
Pano içi dağınık ekipman yerleşiminin toparlanması
Bakım erişimi zor olan alanların yeniden düzenlenmesi
Demolarda kullanılan panelin daha net ve temiz görünüm kazanması
